防爆靶式流量開關的正確安裝是什么樣子的？

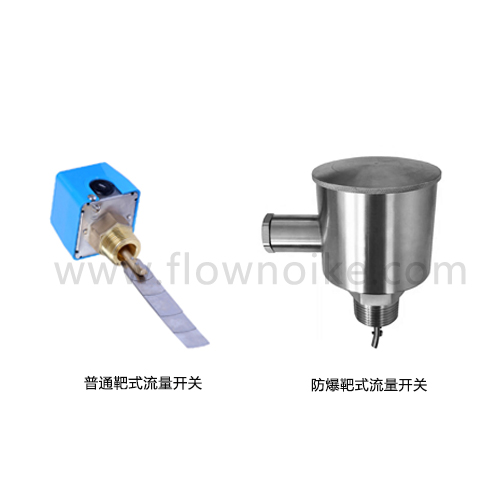

防爆靶式流量開關和普通的靶式流量開關原理基本相似，外形不太一樣，可以參見下圖示意。
工作原理：
靶式流量開關用于檢測單向或雙向流動的空氣、油和水，介質內不應有纏繞性雜物。當流體流過管道時，擋板偏轉，通過調整調節螺栓，使單刀雙擲微動開關在設定流量上動作，輸出開關信號；雙向檢測時，擋板偏移推動磁性模塊上移，驅動開關模塊動作。用于檢測單向流動的空氣和水，水內不應有纏繞性雜物。當流體按指示方向流過管道時，擋板偏轉，通過調整調解螺栓，使單刀雙擲微動開關在設定流量上動作，輸出開關信號。設定流量范圍大、調整方便廣泛用于水、氣、油等介質測量。
安裝：
關于靶式流量開關的正確安裝，我們可以參考下面的內容。
1.流量開關可安裝在水平管道或液流方向向上的垂直管道中，但不能安裝在也流向下的管道中。當安裝在液流向上的管道中，用考慮重力影響。
2.流量開關一定要安裝一段支線管道上，其兩邊至少5倍管徑的直線行程，同時應注意管道中液流方向必須與開關外殼上的箭頭方向一致，其接線端子應在易于接線的位置;
3.安裝接線時，請注意以下事項:
*為避免觸點及損害設備，在接線或進行調試時，應切斷電源;
*接線時，絕對禁止調節微動開關接線端子,接地螺絲外的其它螺絲。并應注意，微動開關接線時不能用邊過猛，否則易使微動開關本身位置移位，導致流量開關失效;
*接線必須使用專用接地螺絲，不能隨意拆卸安裝螺絲釘，否則將導致控制器變形失效;
*流量開關的靶片不能與管道內壁及管道中其它節流器相接觸，否則容易導致開關不能正常復位。

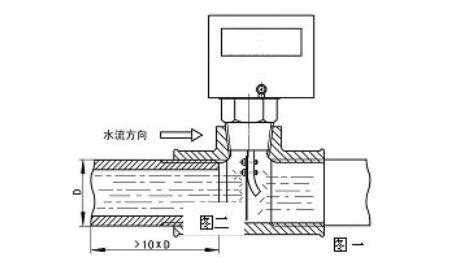

上圖演示的為防爆靶式流量開關安裝圖示意，具體現場安裝請參照說明書進行或在指定的技術人員的指導下進行。如有疑問可聯系nie臬克工作人員進行詳詢。
