壓縮機上的壓力開關是如何工作的？
想要了解壓縮機上的壓力開關是如何工作的，我們需要先了解壓力開關是什么？（低壓壓力開關內部的在工作時，也可以部分參考一下原理）
壓力開關是壓力驅動的電氣開關。這意味著，有一個電氣開關，通過氣壓強制打開或關閉。
入口處的空氣壓力作用在柔性膜上。壓力轉化為力量。多大的力取決于兩件事：膜的面積（平方毫米）和壓縮空氣的壓力（條）。由于面積恒定，產生的力與氣壓成正比。
隔膜的另一側連接到彈簧和作用在電氣開關上的杠桿。只要彈簧的向下力大于壓縮空氣的向上力，膜（和杠桿）就會保持向下。
但是當壓力升高時，壓縮空氣的向上力高于彈簧的向下力。此時膜（和杠桿）將向上移動。當膜向上移動時，杠桿也是如此。杠桿又打開電觸點，壓縮機停止。
現在這不是一個直接連接，但內部有一個巧妙的機制，使得開關在一定壓力下立即翻轉，而不是慢慢地（快速動作）。該機構還連接到設定壓差的第二固定螺釘。對于壓力開關的內部工作原理，這僅僅意味著開關在比開關閉合的壓力（內置滯后）更低的壓力下再次關閉。
低壓壓力開關
我會嘗試用我桌上的壓力開關來解釋它。我將用螺絲刀模擬氣壓（而不是壓縮空氣向上推，這是我用螺絲刀向上推:)。
當您仍想使用壓力開關時，不建議這樣做，因?yàn)樗鼤?huì)損壞膜。我買這個壓力開關僅僅是為了說明，并沒有打算在空氣壓縮機上使用它，所以這里......

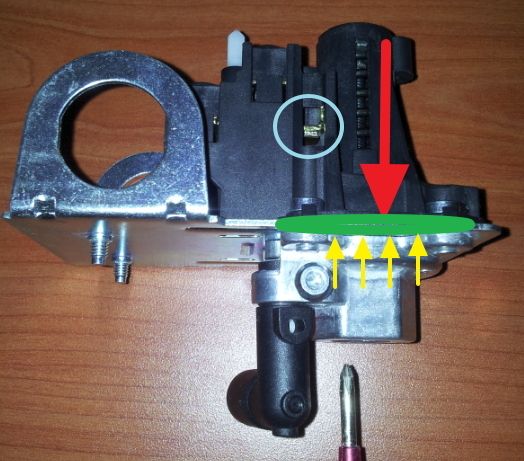

壓力開關內部工作在低壓：大彈簧迫使膜（綠色圓圈）向下（紅色箭頭），而氣壓試圖向上推動（黃色箭頭）。
彈簧部分以及膜保持下降。電觸點閉合（藍色圓圈）
高壓壓力開關

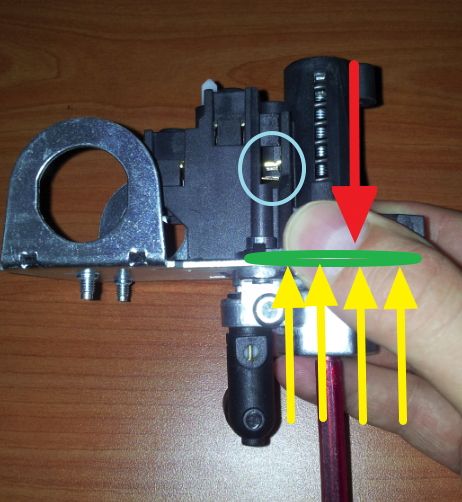

高壓下的壓力開關內部工作：大彈簧迫使膜（綠色圓圈）向下（紅色箭頭），而氣壓試圖向上推動（黃色箭頭）。
現在壓力足夠高，膜向上移動。電觸點打開（藍色圓圈）
并且壓縮機停止。
為了能夠改變壓力設定，可以調節大彈簧的向下力（上圖中的紅色箭頭）。
通過使用長螺釘壓縮彈簧來完成調節。順時針旋轉螺絲時，彈簧壓縮得更多。它現在將在膜上產生更大的向下力，因此我們需要更高的氣壓來克服這種力。換句話說：我們提高了壓力設定。
逆時針旋轉螺絲時，彈簧壓縮較少?，F(xiàn)在壓縮空氣更容易推向彈簧。換句話說：降低壓力設置。

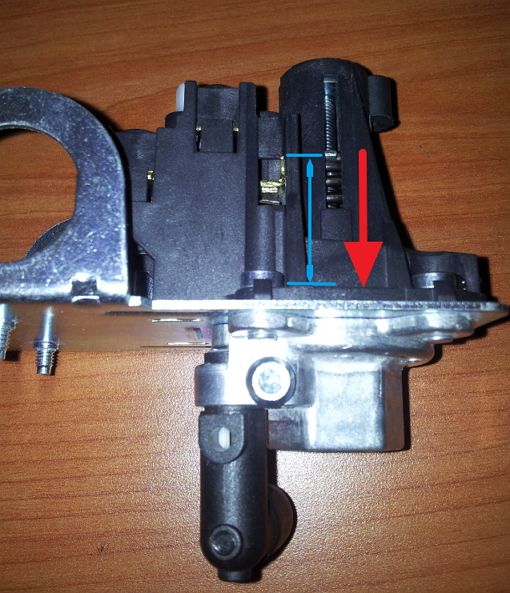

主彈簧幾乎沒有
壓縮。壓力開關設定在非常低的壓力下。

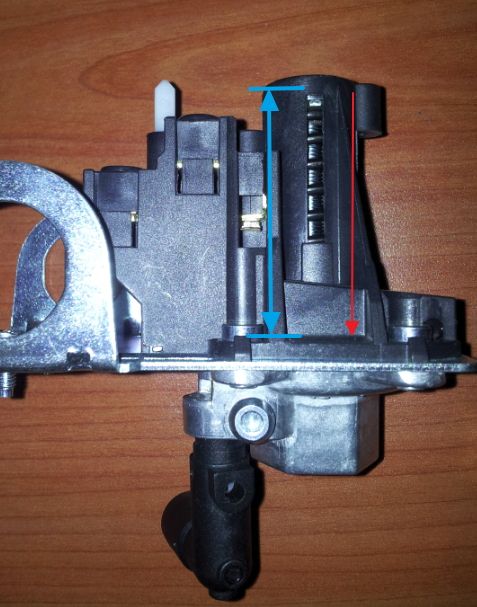

彈簧現在高度壓縮。壓力開關設定在高壓。
消防水流開關裝置（上篇）
消防流量開關
關/開/自動開關
一些壓力開關具有用于開/關控制的開關或按鈕。在某些開關上它顯示ON / OFF，但AUTO / OFF字樣會更正確。
在AUTO（'ON'）位置，壓力開關按預期工作。它根據壓力自動打開和關閉。在OFF位置，壓力設置被否決，電觸點始終打開。壓縮機停止了。
（ON位置沒有多大意義，因?yàn)檫@會使壓縮機無限運行，這當然會導致壓力過高）。
它是如何工作的？開/關按鈕或開關連接到塑料銷。當壓力開關設置為OFF時，銷釘向下推動塑料塊。塑料塊又打開電觸點。壓縮機將停止并保持停止?fàn)顟B(tài)。

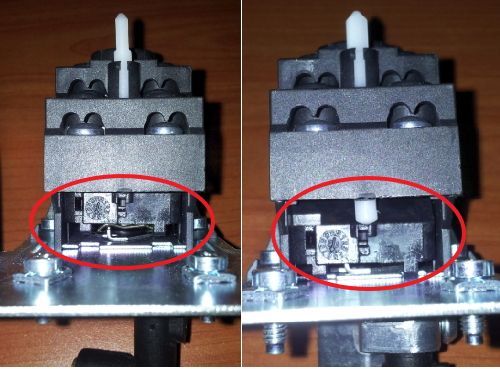

自動/關閉開關動作。白色針腳向下推動黑色塑料塊（紅色圓圈）。
黑色塑料塊迫使電觸點打開，壓縮機停止。
如果您想了解有關設置正確壓力的更多信息，請查看我們的空氣壓縮機壓力開關設置頁面。
我還對不同型號和類型的壓力開關進行了基本概述。
