流量開關范圍比較廣，常見的就分為機械式流量開關、電子式流量開關，當然消防流量開關因其特殊性目前應用范圍也相當廣泛。為了方便大家認識這三者接線圖的區別和聯系，下面我們一起來看。

一、機械式流量開關的接線方法

        機械式流量開關主要有擋板式流量開關和活塞式流量開關，他們主要以微動開關或者干簧繼電器作為內置開關部件，一般輸出常開NO或者常閉NC信號，或者同時兼有這兩種信號，一般稱之為SPDT。這些開關信號全部為無源信號，意思是他們不需要單獨供電就能工作，無源的源，其意思為電源。

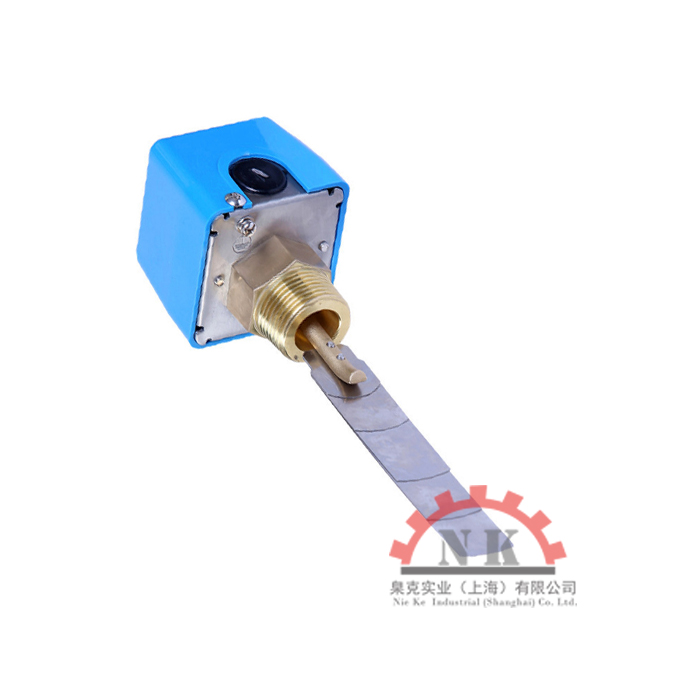

不銹鋼靶式流量開關NK-01B系列

       這種信號，一般直接接到PLC來采集通斷信號，進而判斷管道內的流體的流動速度是否足夠，所以直接接入即可，不需要另外進行處理。有時候，有些機器沒有PLC，那么就需要直接來控制機器設備，這樣需要配合繼電器來使用，對信號進行放大處理。

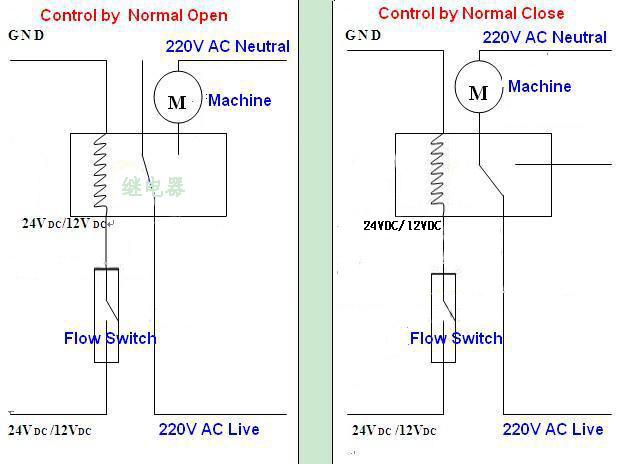

機械式流量開關接線圖示意

二、電子式流量開關的接線方法

       電子式流量開關的接線方式一般比較復雜，因為他是有源信號，也就是說他需要供電才能工作。

       電子式流量開關的優勢在于流量設定值精密可調節，所以一般用于消防設備，比如噴淋管道和消火栓、消防水箱出水口安裝的GE-328F流量開關，用來啟泵工作。這種流量開關的供電電源一般是直流24V，這個電源非常重要，如果接錯為交流電源，流量開關就會燒壞，幾乎無法維修。（下面第三點說到的消防流量開關接線圖解可以幫助大家認識一二，此處不再贅述）

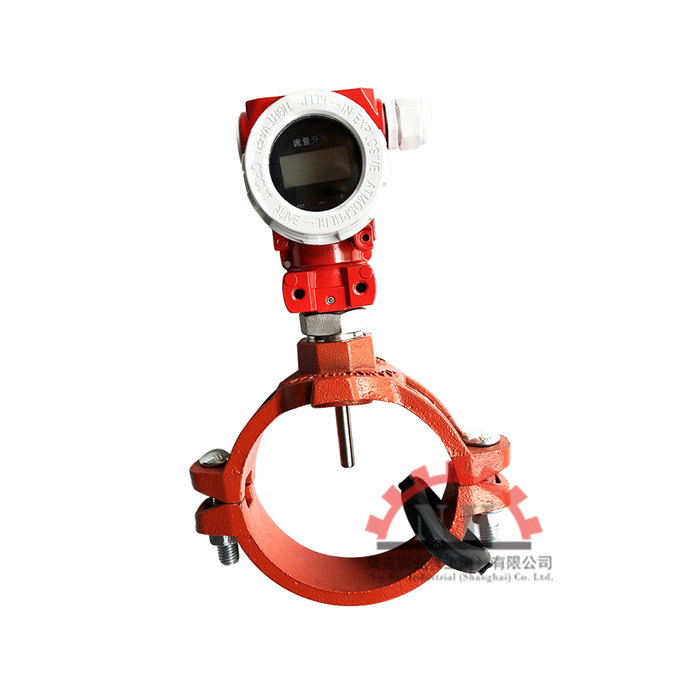

消防新規卡箍式流量開關

       電子式流量開關的觸點容量一般很低，一般是通過消防模塊來啟泵，一般控制柜廠家會預留好接線口，直接接人對應的啟泵端子即可。在普通場合，電子式流量開關的信號要么接入PLC，要么像機械式流量開關一樣外加繼電器來工作。

三、消防流量開關接線圖解及其注意事項

      消防流量開關的接線方法在之前的文章中均有涉及，高位水箱消防流量開關的安裝使用 這里為了避免重復，主要闡述消防流量開關接線的注意事項。

      1）在流量值設置方面，切記流量開關的上限值不要設置，只需要將流量開關最小值設定（一般流量開關數字表下限取不低于0.15MPa，基本符合消防相關規定）即可，計算公式相對比較復雜，不必深究。

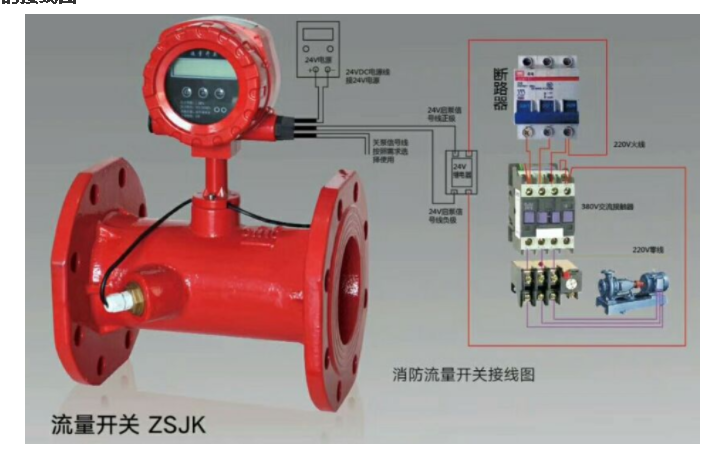

流量開關接線圖

      2）在線路檢查方面：仔細查看啟泵信號線和DC24V是否正常，不正常的情況下要調節正常。
      3）在測試方面：打開消火栓，放水試驗。管道壓力到達流量開關設置下限壓力時，應自動啟動消火栓泵，需要手動停泵。

       以上就是今天所講述的幾種接線圖示意，如果您在使用臬克產品接線的使用過程中有任何問題，可以直接聯系我們臬克工程師進行詳詢，切記未閱讀說明書的情況下擅自調試。
